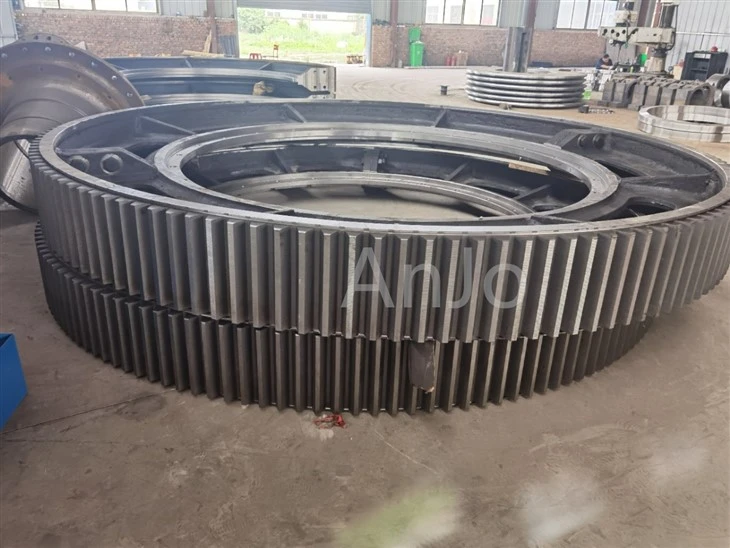

Велике колесо передач

Велике колесо передач, як правило, відноситься до передач з великим розміром, модулем або відносно великою кількістю зубів, які відіграють важливу роль у механічній коробці передачі, воно також широко використовується в іншому застосуванні, які потребують трансизії з високою та низькою вартістю.

1. Велике колесо передач підходить для великої передачі крутного моменту.
2. Настроюється відповідно до малюнків замовника.
3. Можна надати пов’язані деталі передачі, як коробка передач, двигун, нафтова станція, система управління.
4. Його можна розділити на кілька штук.



Сталева група великих передач переробки різання дроту
Фон обробки: У галузі виробництва сталі Big Gear є важливим компонентом механічної передачі, а традиційний метод обробки - низька ефективність та обмежена точність.
Труднощі обробки: великий діаметр, складна форма зубів, високі вимоги до точності поверхні зубів та шорсткості, традиційна обробка важко забезпечити консистенцію обробки форми зубів та обробки поверхні зубів, а ефективність обробки низька.
Рішення: 800 п’ятикусна машина для різання проводів з ЧПУ, використовуючи свою п'ятисайчну функцію зв'язку, може гнучко відрегулювати кут нахилу електродного дроту, щоб досягти складної форми зубів високоточного різання; Унікальний багаторічний процес (шорстке різання, тонке різання, плавне різання) забезпечує як ефективність обробки, так і якість поверхні.
Ефект обробки: Порівняно з традиційним фрезерним фрезеруванням, ефективність підвищується більш ніж на 4 0%, обробка поверхні зуба досягає RA0,8 мкм, а консистенція форми зуба значно покращується.

Експорт буріння передач великого діаметру
Фонд обробки: Виробнича компанія для виконання завдань з обробки передач великого діаметру для експорту.
Труднощі з обробкою: Діаметр великого передового кільця перевищує 5 метрів, а 96 отворів потрібно завершити на кільцевому кільці, що важко встановити; Кожне обличчя болта за 96 отворами потрібно згладити, але обличчя болта затонуло у внутрішньому шарі зубного кільця, робочий простір дуже обмежений, а передача - це кругова дугова продукція, обличчя болта підкреслено нерівномірно під час обробки, а інструмент легко зламати.
Рішення: Розгорніть привід для великої передачі "Спеціальна", спочатку використовуйте "Спеціальний" привід, щоб витягнути зверху, а потім у нижньому кінці столу, щоб утворити два кутові праски, щоб утворити опорну пластину, а потім встановіть гніздо в положенні коса передач, щоб запобігти ковзанню зубного кільця, а нарешті використовуйте гвинтову пластину як шпильку, щоб утворити тягнення; Техніки лежать на робочому столі, зондуйте тіло в нижній частині передового кільця, встановлюють інструментальний стрижень, відрегулюйте напрямок інструменту та подолати обмеження простору для обробки.
Ефект обробки: Після важкої роботи успішно завершено буріння великої передачі та шліфування поверхні болта.

Млин та інше обладнання великі передачі переробки
Фонд обробки: великі передачі у вугільних млинах, млинах та цементному обладнанні, з великим діаметром і великою вагою, є ключовими частинами з найдовшим циклом виробництва.
Труднощі обробки: взяття модуля m =28, кількість зубів z =220, ширина зуба B =700 мм, а велика передача матеріалу Zg42Crmo як приклад, час обробки становить приблизно 30 днів відповідно до двох грубого кочення та одного штрафу, а ефективність обробки - низька вартість.
Рішення: Основний процес шорсткий поворот → Кондиціонер → Поверхня фрезерного суглоба → Напівфініруючий поворот → Розрізання профілю зуба → Грубове сланування зуба → Вторинна поверхня фрезерного суглоба → Закінчика повороту → Закінчення оздоблення. Тим часом, замість машини для рубінгу використовується невеликий гідравлічний планер, щоб полегшити виробничий тиск великої машини для хобури.
Ефект обробки: Час обробки переробки скорочується до 1/3 або навіть 1/4 оригіналу, що продовжує термін служби варильної палички та знижує вартість варильної варильності, не додаючи великої машини для покоління.

Видобуток із спіральною обробкою коса
Фонд обробки: вітчизняний видобуток та інші галузі збільшують попит на спіральні скошені передачі з великим модулем та великим діаметром, але вони покладаються на дорогий імпорт та тривалий час доставки.
Труднощі з обробкою: для потужності передачі понад 5000 кВт, модуль понад 40 мм, діаметр передач, що перевищує 2000 мм, вимоги 5, 6 точних спіральних конічних редукторів, специфікацій машин, інструментів та потреб у термічній обробці дуже високі.
Рішення: Використання вітчизняної машини для фрезерування з ЧПУ, шліфувальна машина, з методом обробки контуру зубів Gleason зубів для обробки.
Ефект обробки: Це може бути оброблено для відповідності точності та життєвих вимогах спіральної конічної передачі.
