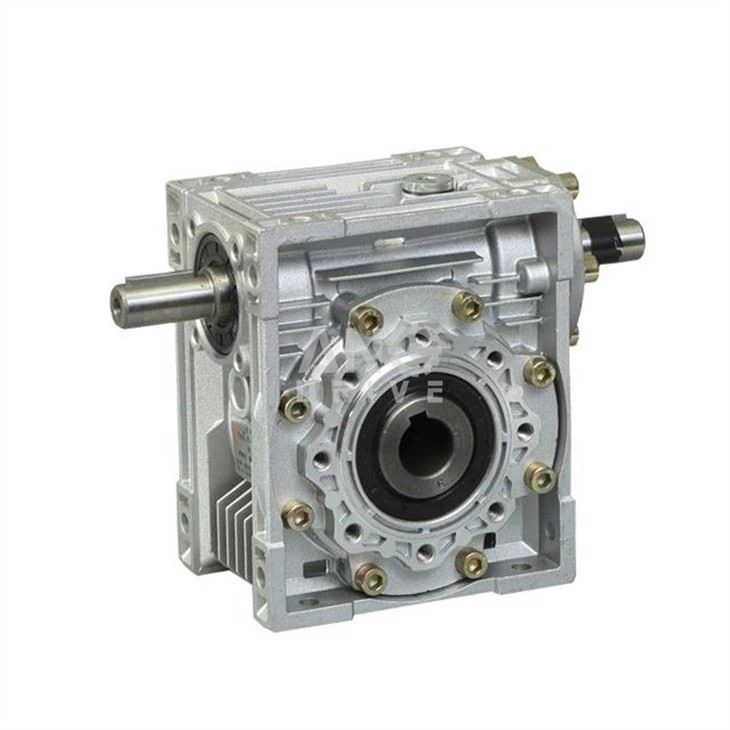

Коробка передач NRV
Модельний код коробки передач NRV:
NRV 063—40—E—FA1—AS1 71B5 B3 —0.37—4/1
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
Елемент | Роз'яснення |
1 | NMRV: Вхід вала отвору з фланець NRV: Вхід твердого вала без фланці |
2 | Центральна відстань між вихідним валом і вхідним валом |
3 | Співвідношення коробки передач (i=7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100) |
4 | 1) Відсутність знака означає без вихідного валу 2) E: Подвійний подовжувач черв'ячного валу |
5 | 1) Відсутність знака означає без вихідного фланець 2) FA, FB, FC, FD, FE(1/2): з вихідним фланець і їх положення |
6 | 1) Відсутність позначки означає порожній вихід вала 2) AS(1/2): Одновихідний вал і положення 3) AB: Подвійний вихідний вал |
7 | Нормалізована форма вхідного фланець (без двигуна) |
8 | Код позиції інсталяції |
9 | 1) Без позначки означає без двигуна 2) Потужність двигуна, як 0.37kw |
10 | Схема розташування роз'єми двигуна, положення за замовчуванням 1 |
Особливості коробки передач NRV:
Самозаблокування: Для місця, що вимагає незначного утримання сили, збережіть витрати на пристрій для випікання, наприклад, на ухил конвеєра.
Швидка зупинка: Звичайна черв'ячні передачі, доступні на ринку, вимагає 5 ~ 10 секунд часу зупинки. Але продукт серії NMRV потребує лише 2 ~ 5 мунітів для досягнення стану stillness.
Високе житло: Ви можете вибрати з порожнистого валу. Вихідний вал у однонаправленому напрямку, простий у модифікації, всього одну хвилину, щоб завершити розбирання та складання вала.
Висока безпека: Використовуйте передачу, відрізняється від звичайного методу, не потрібно шків зірочки, немає відкритої конструкції передачі, зменшують можливості оператора.
Хороший захист: Водонепроникний, пилонепроникний, клас захисту IP55 володіє, хороша ізоляція від пилу і вологи.
Що таке коробка передач NRV?
Коробка передач Worm зустрічається в промислових додатках, важкому обладнанні і навіть споживчих додатках. Хоча їх ефективність відносно низька, вони можуть забезпечити дуже високі коефіцієнти зменшення і, в багатьох випадках, є самоблокуванням.
Черв'ячні коробки передач побудовані з хробака і шестерні (іноді їх називають черв'ячного колеса), з не паралельними, не перетинаючими валами, орієнтованими на 90 градусів один до одного. Черв'як аналогічний гвинту з ниткою V-типу, а шестерня аналогічна шпорцевій передачі. Черв'як, як правило, є рушійною складовою, з ниткою хробака, що просуває зуби шестерні.
