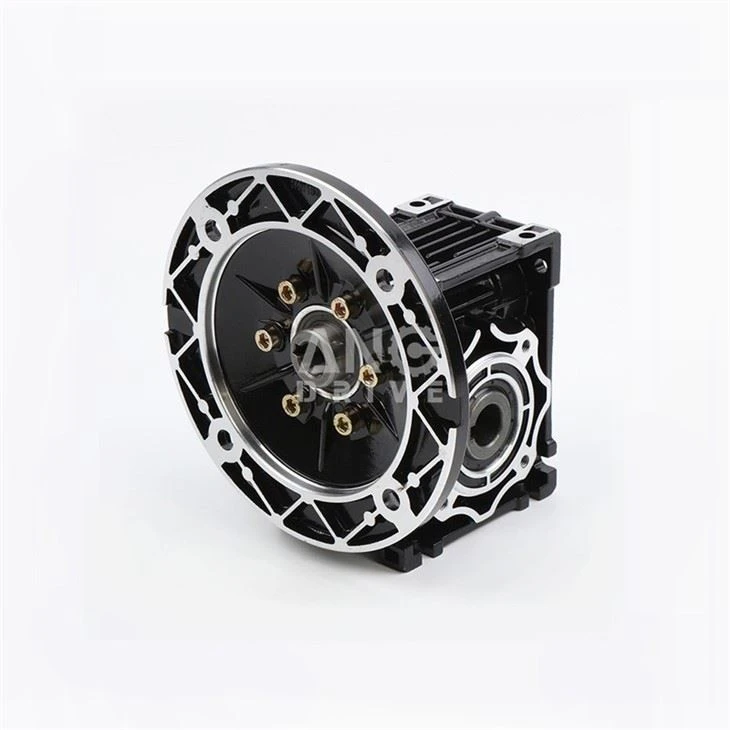

Черв'ячний редуктор з фланець B5
Опис моделі черв'ячного редуктора з фланцем B5
Rv 063—40—ᵉ—Fa1 (питання)—AS1 (Об'їв 71B5 B3 —0.37—4/1
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
Ні. | Коментарі |
1 | Код моделі:Rv:Вхід отвору з фланець V:Вхід вала без фланець |
2 | Центральна відстань черв'ячного колеса і черв'ячного валу |
3 | Коефіцієнт швидкості редуктора |
4 | 1) Без позначки означає без вихідного фланець 2) E: Подвійний подовжувач черв'ячного валу |
5 | 1) Без позначки означає без вихідного фланець 2) FA, FB, FC, FD, FE(1/2): вихідний фланець і положення |
6 | 1) Відсутність позначки означає вихід отвору 2) AS(1/2): Один вихідний вал і положення 3) AB: Подвійний вихідний вал |
7 | Нормалізована форма вхідного фланець (без двигуна) |
8 | Код позиції інсталяції |
9 | 1) Без позначки означає без двигуна 2) Модельні двигуни (стовпи потужності) |
10 | Діаграма позиції для роз'єми двигуна, позиція за замовчуванням 1 не може бути згадкою |
Характеристики черв'ячного редуктора з фланець B5:
Сітка хробака і шестерні - це суміш розсувних і прокатних дій, але ковзаючий контакт домінує при високих коефіцієнтах зменшення. Ця розсувна дія викликає тертя і тепло, що обмежує ефективність черв'ячні передач від 30 до 50 відсотків. Для того щоб звести до мінімуму тертя (а значить і тепло), черв'як і шестерня виготовляються з несхожих металів – наприклад, черв'як може бути виготовлений з загартованої сталі і шестерні з бронзи або алюмінію.
Хоча розсувний контакт знижує ККД, він забезпечує дуже тиху роботу. (Використання несхожих металів для хробака і шестерні також сприяє спокійній роботі.) Це робить черв'ячні передачі придатними для використання там, де шум повинен бути зведений до мінімуму, наприклад, в ліфтах. Крім того, використання більш м'якого матеріалу для шестерні означає, що він може поглинати ударні навантаження, як ті, що відчуваються в важкій техніці або дробильних машинах.
Основною перевагою черв'ячні передач є їх здатність забезпечувати високі коефіцієнти зменшення і відповідно високе множення моменту. Вони також можуть бути використані в якості редукторів швидкості в низьких і середніх швидкість додатків. І, оскільки їх коефіцієнт зменшення заснований тільки на кількості зубців передач, вони більш компактні, ніж інші типи шестерень. Як і тонкі гвинти свинцю, черв'ячні шестерні, як правило, самоблокування, що робить їх ідеальними для підйому та підйомних застосувань.
